数控硬轨数控车床

简要描述:

数控硬轨数控车床采用多工位排刀式刀位,大大提高换刀速度,可一次性加工多工位刀具要求等盘类及短轴类产品,大幅度的节省了加工时间。

更新时间:2024-08-22

发邮件给我们:371395615@qq.com

分享到: 1
在线留言

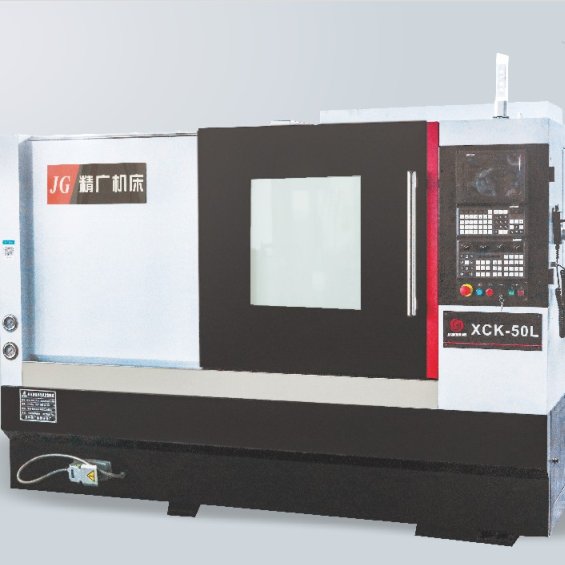

数控硬轨数控车床

    数控硬轨数控车床主要特点:


   1、采用30°45°60°床身结构,全封闭的整体防护,内胆防护结构紧密,更利于工件上下和铁屑的排出。提高了机床的防尘。防水能力。

    2、X,Z向均采用镶钢导轨,定位精度高,移动速度快,导轨使用寿命更长。

    3、采用加大,加厚拖板,重切削更稳定。

    4、机床采用多工位排刀式刀位,大大提高换刀速度,可一次性加工多工位刀具要求等盘类及短轴类产品,大幅度的节省了加工时间。

    5、该机床广泛适用于高精度轴类,盘类,内外螺纹,球面,汽摩配零部件等产品。


    数控硬轨数控车床
技术参数:

技术参数 标准配置
项目 名称 参数 配件名称 产地 品牌 备注
加工范围 床身大回转直径 Φ450mm 数控系统 宝元 6800D 总线值
大加工直径(盘类) Φ400mm


大加工直径(轴类) Φ220mm


大加工工件长度 500mm



大棒材通孔直径 Φ45mm 伺服主电机 国产 选配
*距
X、Z轴伺服电机 国产 武汉华大 总线
行程及较快进给 X轴有效行程 320mm 主轴 国产 自产
Z轴有效行程 550mm 主轴轴承 国产

X、Z轴快速移动率 25m/min 丝杆轴承 国产

X、Z轴伺服电机 1.8KW 导轨 国产 镶钢导轨
主轴 主轴鼻端型式 A2-6 滚珠丝杆 国产

主轴通孔直径 Φ56mm 中空回转油缸 国产 科普特
主轴高转速 3000rpm 中空液压卡盘 中国台湾 千岛 8卡盘
主轴马达功率 11kw 液压刀塔 国产 选配
回转油缸规格 646 自动润滑系统 国产

加工精度 X、Z轴重覆精度 ±0.005mm 冷却系统 国产

X、Z轴定位精度 ±0.005mm 照明系统 国产

液压尾座 尾座套筒规格 Φ60 车床灯 国产

尾座套筒行程 100mm 电气 国产 正泰
尾座压力范围 液压 技术手册
尾座移动方式 液压 系统操作手册、系统编程手册,工具一套
其他规格 床身结构形式 45度
刀柄规格 25*25 特殊可选配项目
镗刀杆规格 Φ32-40
刀塔型号80国产 刀位8工位
外形尺寸 长×宽×高 2600*1500*1800
重量 3100kg
